应用领域
广东EVO视讯(中国)仪器汽车整车淋雨试验舱，模拟汽车产品在淋雨条件下，产品防止雨水渗透的能力和遭到淋雨时或之后的防雨性能。 检查车身、车门、车窗与天窗装配是否正常，密封性能是否可靠，安装方法是否正确。主要用于检测各种类型客车、厢式货车等的防雨密封性能。
核心技术参数
| 产品名称 | 整车淋雨试验舱 |
| 型号 | 订制 |
| 淋雨检测房框架外廓尺寸 | (长W×宽H×高D):约20000X8000X7000mm(按需求定制) |
| 全区域淋雨尺寸 | L(6000-190000)mm×(W2600-6000)mm×H5.7(固定高度)mm, 考虑到整车宽度及长度均要在淋雨的测试范围内上,左右及后部平移喷淋支架为达到测试要求。 |
| 淋雨强度 | 喷嘴孔直径为1.0mm； 顶部左右及底部五个喷淋面淋雨强度可达1～4mm/min，喷嘴孔直径为2.0mm； 顶部左右及底部五个喷淋面淋雨强度可达3～5-8mm/min， |
| 淋雨时间 | 1～60min。 |
| 淋雨装置 | 水泵、压力自动调节阀、水压表（或水压传感器）、主管路、分管路、支管路、流量计（或流量传感器）、流量调节阀、喷嘴、喷嘴管架、喷嘴管架移动系统、电控系统等组成。 |
| 喷淋系统 | 管道材料主管道采用不锈钢管，支管采用不锈钢管材，控制阀门采用蝶阀，进水处设Y型过滤器。 管路设有压力表、流量计。保证设备正常运行。支管排列均匀，保证淋雨段内降雨均匀。 |
| 喷淋管道水泵喷射压力 | 100-400kPa±10kPa |
| 控制系统 | 手动/自动控制; I.手动控制:由单独的按钮操作（如手动喷水开关，加水开关）当自动控制系统出现故障时，可应急使用，手动启动喷水，及手动调整流量等; II.自动控制:在运行参数设定好，降雨及AB区相关的设定参数，输入车型，按每个参数的触摸键，会弹出的数字输入键盘，即可设定你要的参数，根据实际情况进行设定。 |
| 水泵控制 | 采用水泵变频启动系统控制流量。喷水过程中水泵因为故障而停机时，备用水泵手动切换使用。 |
| 照明 | 淋雨室体侧面设置防潮、防水照明灯， AC220 50HZ 80W，灯外加防潮玻璃罩。光照度≥300Lux |
| 供电条件和电源 | AC380V±10%，50HZ，三相五线，且要求配置带漏电保护装置的空气动力开关 |
执行与满足标准及试验方法
●GJB150.8A-2009 军用设备环境试验方法 淋雨试验 程序Ⅱ及QC/T 476—2007《客车防雨密封性限值及试验方法》；
●QC/T 450—2010《保温车、冷藏车技术条件及试验方法》
●QC/T 453-2009《厢式运输车》 冷藏、保温车淋雨试验：淋雨试验在专门设置的淋雨室进行，降雨强度为3-8mm/min，方向与铅垂成45度角，对车厢等全部进行1-120分钟的淋雨试验。
产品说明

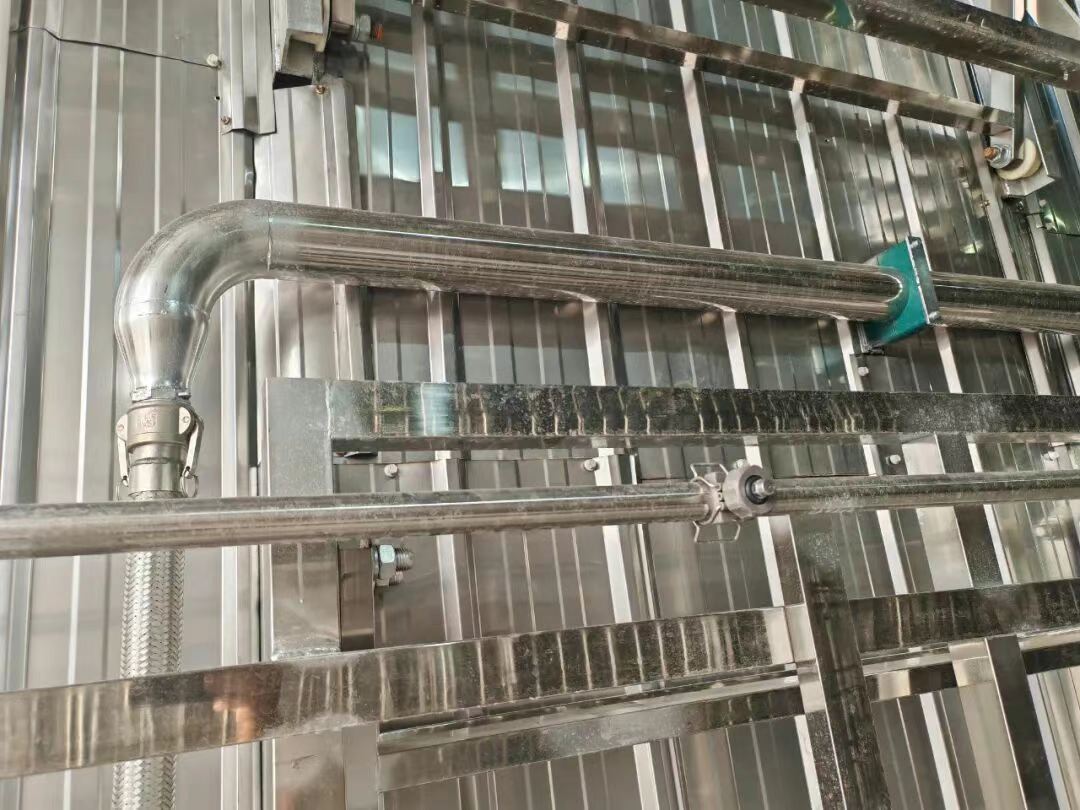

●喷淋系统：管道材料，主管道采用不锈钢管，支管采用不锈钢管材。控制阀门采用蝶阀，进水处设Y型过滤器。管路设有压力表、流量计。保证设备正常运行。支管排列均匀，保证淋雨段内降雨均匀。
●喷淋管道水泵喷射压力：100-400kPa±10kPa
●手动控制：由单独的按钮操作（如手动喷水开关，加水开关）当自动控制系统出现故障时，可应急使用，手动启动喷水，及手动调整流量等。

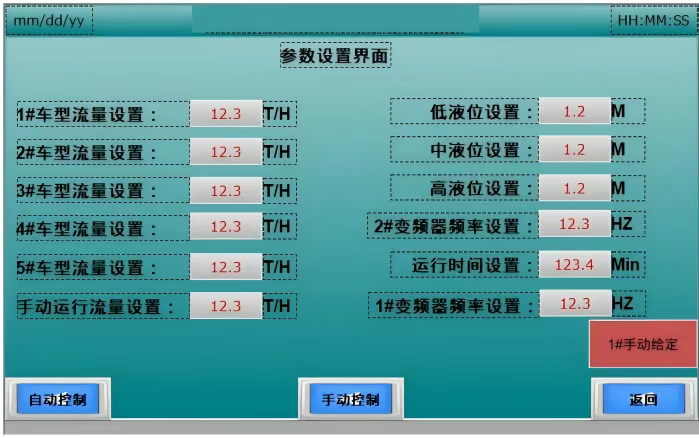

●自动控制：在运行参数设定好，降雨及AB区相关的设定参数，输入车型，按每个参数的触摸键，会弹出的数字输入键盘，即可设定你要的参数，根据实际情况进行设定。
